Если вы когда-либо видели, как дизельный автомобиль возвращается в вашу мастерскую в третий раз с одной и той же жалобой на неровную работу холостого хода — после замены двух комплектов форсунок и топливного фильтра — вы уже понимаете, почему диагностика системы Common Rail отличается от большинства ремонтных работ. Симптом виден. Причина часто системная. Загрязнение, дрейф регулировки давления, ограничение в обратной магистрали и каскадное повреждение компонентов могут вызывать одинаковые жалобы на управляемость. Без структурированного диагностического подхода и правильных инструментов для ремонта форсунок Common Rail каждый повторный возврат — это потеря: потерянные рабочие часы, потерянная маржа и потерянное доверие клиентов.
Это руководство дает дизельным мастерским практическую пошаговую схему диагностики отказов системы впрыска Common Rail — от первой жалобы до послеремонтной проверки — и объясняет, какие решения по оснастке делают разницу между ремонтом с первого раза и гарантийным возвратом.
В этом руководстве вы узнаете:
Как работает система Common Rail и почему она выходит из строя именно так
Где чаще всего возникают отказы в системе
Как подобрать диагностический и ремонтный инструмент к наиболее частым типам отказов
Практический пошаговый рабочий процесс диагностики в мастерской
Лучшие практики после ремонта, предотвращающие повторные отказы
Системасистема впрыска Common Railхранит топливо при очень высоком давлении — обычно от 1600 до 2500 бар в современных системах — в общем аккумуляторном рейле и использует электронно-управляемые форсунки для подачи точно синхронизированных, точно дозированных впрысков в каждый цилиндр независимо от других.
Что делает её чувствительной: система работает с микронными внутренними зазорами, чрезвычайно высоким давлением и электронной логикой управления, которая интерпретирует сигналы датчиков за миллисекунды. Небольшие дефекты — изношенный наконечник распылителя, заедающий клапан регулировки давления, частично заблокированная обратная магистраль — вызывают серьёзные, иногда драматичные симптомы ухудшения управляемости. И поскольку один и тот же симптом может иметь несколько первопричин, диагностика без данных — это дорогая догадка.
Понимание принципа работы превращает наблюдение симптомов в логику диагностики. Каждый отказ Common Rail относится к одной из трёх системных функций: создание давления, управление форсунками или чистота топлива.
| Этап | Функция | Вид отказа |
|---|---|---|
| Бак и заборник | Подача топлива в сторону низкого давления | Попадание воды, микробное загрязнение, ограничение забора |
| Подкачивающий насос и фильтр | Чистая подача низкого давления под давлением | Попадание воздуха, засорение фильтра, износ насоса |
| Топливный насос высокого давления (ТНВД) | Сжатие топлива до давления в рампе | Частицы износа, внутренние утечки, регулирование давления |
| Рампа, датчик давления, PCV | Накопление и регулирование давления | Дрейф датчика, заклинивание клапана, утечки в рампе |
| Форсунки | Осуществление точных впрысков | Износ распылителя, внутренние утечки, неисправности соленоида/пьезоэлемента |
| Обратная/сливная магистраль | Возврат избыточного топлива в бак | Ограничение, неправильные фитинги, избыточное противодавление |
Симптомы почти всегда относятся к одной из трёх диагностических ветвей:
Создание и регулирование давления:достигает ли система заданного давления в рампе и удерживает ли его?
Герметичность и расход форсунок:есть ли чрезмерная внутренняя или внешняя утечка одной или нескольких форсунок?
Качество топлива и попадание воздуха:препятствует ли загрязнение или попадание воздуха стабильной работе?
Мастерская, которая начинает диагностику с определения, к какой ветви относится симптом, добирается до первопричины значительно быстрее, чем мастерская, которая начинает с замены деталей.
| Компонент | Типичный вид отказа | Признак для мастерской |
|---|---|---|
| Топливный бак и заборник | Вода, грязь, микробный рост | Загрязнённая проба из слива фильтра |
| Подкачивающий насос и головка фильтра | Подсос воздуха в фитингах, засорение фильтра | Низкое давление в рампе при прокрутке; пузырьки воздуха в обратной магистрали |
| ТНВД | Внутренний износ; образование металлических частиц | Металлические частицы в фильтре; стабильно низкое давление в рампе |
| Датчик давления в рампе | Дрейф или отказ | Отклонение заданного давления от фактического в данных сканера |
| Клапан регулировки давления | Заедание, загрязнение | Нестабильное давление в рампе; давление не реагирует на команду |
| Форсунки | Износ распылителя, внутренние утечки, износ управляющего клапана | Высокий обратный слив; пропуски в одном цилиндре; дым |
| Обратная магистраль | Ограничение из-за неправильных фитингов или засорения | Высокое противодавление форсунок; нестабильность давления в системе |
Что важно в реальных мастерских: износ ТНВД и отказ форсунок часто происходят одновременно. Металлические частицы, образующиеся при износе насоса, переносятся вниз по потоку к форсункам. Замена форсунок без устранения проблемы насоса — или без промывки системы — приводит к повторному отказу, который портит репутацию мастерской.
Схема: Компоновка системы Common Rail с показом топливного тракта от подкачивающего насоса через ТНВД, рампу, форсунки и обратную магистраль — с наложенной блок-схемой диагностики: отсутствие запуска → проверка низкого давления → создание давления в рампе → сравнение обратного слива форсунок → определение первопричины.
Правильныеинструменты для ремонта форсунок Common Railзависят от того, с какими типами отказов ваша мастерская сталкивается чаще всего. Вложение в инструмент, который не соответствует вашему парку автомобилей и смеси форсунок — это потеря; недостаточное вложение в инструмент для наиболее частых видов неисправностей увеличивает объём переделок.
| Категория инструмента | Основное применение | Когда окупается |
|---|---|---|
| Инструменты для проверки давления в рампе | Подтверждение соответствия фактического давления заданному при прокрутке и под нагрузкой | Любая жалоба, связанная с давлением; исключает дрейф датчика или реально низкое давление |
| Оборудование для тестирования обратного слива/утечек форсунок | Сравнение обратного потока со всех форсунок одновременно | Выявляет форсунку-нарушитель, вызывающую падение давления или повышенный расход |
| Инструмент для разборки и сборки форсунок | Контролируемая разборка без повреждений; правильная сборка | При каждом ремонте форсунок; предотвращает повреждения при сборке, создающие новые дефекты |
| Приспособления для измерения распылителей и клапанов | Проверка износа перед решением о ремонте; подтверждение качества ремонта | Сокращает ненужные ремонты и подтверждает, что отремонтированные форсунки соответствуют спецификациям |
| Инструменты обнаружения загрязнений | Выявление металлических частиц и воды в топливной системе | При подозрении на сильный износ насоса; оценка системы после отказа насоса |
Принцип выбора:подбирайте инвестиции в инструмент в соответствии с наиболее частыми типами отказов. Мастерская, обслуживающая в основном сельскохозяйственную технику с отказами, связанными с загрязнением, нуждается в иных приоритетах по инструменту, чем мастерская, ориентированная на лёгкие дизели с большим пробегом и износом форсунок.
| Сектор | Основные факторы риска | Наиболее распространённый характер отказов |
|---|---|---|
| Лёгкие пикапы и фургоны | Большие пробеги, нестабильное качество топлива, короткие циклы поездок | Износ и утечки форсунок; пропуск обслуживания фильтров |
| Строительная и горная техника | Попадание пыли, длительные холостые циклы, тяжёлые продолжительные нагрузки | Износ насоса и форсунок, вызванный загрязнением |
| Сельскохозяйственные тракторы | Сезонное хранение, заправка в хозяйстве, воздействие биотоплива | Загрязнение водой, микробный рост, перепуск фильтра |
| Коммерческие автопарки | Высокая загрузка, жёсткие требования к времени безотказной работы, смешанные источники топлива | Дрейф регулирования давления; ускоренный износ из-за колебаний качества топлива |
| Преимущество | Что это значит на практике |
|---|---|
| Более высокая доля устранения с первого раза | Правильная первопричина определена до заказа запчастей |
| Меньше возвратов | Загрязнение системы устранено вместе с ремонтом компонента |
| Снижение гарантийных рисков | Подтверждённые послеремонтные характеристики задокументированы до возврата автомобиля |
| Повышение производительности мастерской | Меньше переделок, больше оплачиваемого времени диагностики, лучшая пропускная способность |
| Проблема | Почему это важно |
|---|---|
| Перекрытие симптомов | Дым, неровный холостой ход и трудный пуск проявляются как при проблемах с давлением, так и с форсунками, и с качеством топлива |
| Каскадные отказы | Продукты износа насоса распространяются по системе; замена одного компонента без промывки воссоздаёт неисправность |
| Маскированное загрязнение системы | Одна неисправная форсунка отвлекает внимание от загрязнения, которое её повредило |
| Разброс качества ремонта | Без стандартизированной оснастки и этапов контроля качества отремонтированные форсунки дают нестабильные результаты |
Считайте коды неисправностей и, что важнее, фактические данные: заданное давление в рампе против фактического. Разница между этими двумя значениями — ваш первый диагностический маркер. Задокументируйте жалобу в конкретных терминах — не «неровный холостой ход», а «неровный холостой ход при холодном пуске ниже 5°C, проходит через 3 минуты».
Слейте отстой из фильтра/водоотделителя и осмотрите пробу. Металлические частицы, вода, помутнение или ненормальный цвет немедленно перенаправляют диагностику в сторону загрязнения до начала каких-либо проверок давления. Этот шаг занимает пять минут и исключает самые дорогостоящие диагностические ошибки.
Проверьте наличие подсоса воздуха на стороне всасывания — наблюдение через прозрачный шланг или смотровое стекло во время прокрутки. Проверьте давление и производительность подкачивающего насоса. Ограниченная или завоздушенная магистраль низкого давления не позволит создать давление в рампе независимо от состояния насоса и форсунок.
Контролируйте давление в рампе при прокрутке (достигает ли оно уровня, позволяющего запуск?) и на холостом ходу/под нагрузкой (удерживает ли заданное значение?). Медленно нарастающее или нестабильно падающее под нагрузкой давление указывает на производительность насоса, работу клапана регулировки давления или утечки форсунок.
Это самый прямой метод выявления потерь давления, связанных с форсунками. Соберите обратный слив с каждой форсунки одновременно при определённом условии (прокрутка, холостой ход или нагрузка). Выброс — значительно более высокий обратный слив, чем у остальных — указывает на форсунку, вызывающую падение давления. Именно здесь специальные инструменты для ремонта форсунок Common Rail окупают себя.
Если обнаружено загрязнение или есть подозрение на отказ насоса, проверьте металлические частицы в топливном фильтре и в рампе. Металлические частицы в системе — это точка принятия решения: требуется промывка всего топливного контура и оценка состояния насоса до завершения любого ремонта форсунок.
| Результат | Путь ремонта |
|---|---|
| Одна форсунка с высоким обратным сливом; чистая система | Отремонтировать или заменить выявленную форсунку |
| Повышенный слив у нескольких форсунок; чистый насос | Оценить все форсунки; рассмотреть системное обслуживание |
| Обнаружены металлические частицы | Оценка насоса + промывка системы + осмотр форсунок |
| Нестабильное регулирование давления; форсунки в норме | Клапан регулировки давления или датчик давления в рампе |
| Подтверждён подсос воздуха | Ремонт впускной магистрали перед любыми другими работами |
После ремонта проверьте нарастание давления в рампе, стабильность давления на холостом ходу и под нагрузкой, дымность и качество холостого хода, а также проведите дорожное испытание под нагрузкой. Задокументируйте показания данных сканера после ремонта. Эта документация защищает мастерскую при возврате автомобиля и демонстрирует клиенту профессиональный подход.
| Практика | Почему это важно |
|---|---|
| Соблюдайте правильную спецификацию фильтра и интервал замены | Фильтры, не соответствующие спецификации, пропускают частицы, повреждающие насос и форсунки |
| Сливайте водоотделители при каждом обслуживании | Вода — самый быстрый путь к повреждению насоса и форсунок |
| Полная промывка системы после событий с обломками насоса | Оставшиеся в рампе и форсунках металлические частицы воссоздают неисправность за считанные недели |

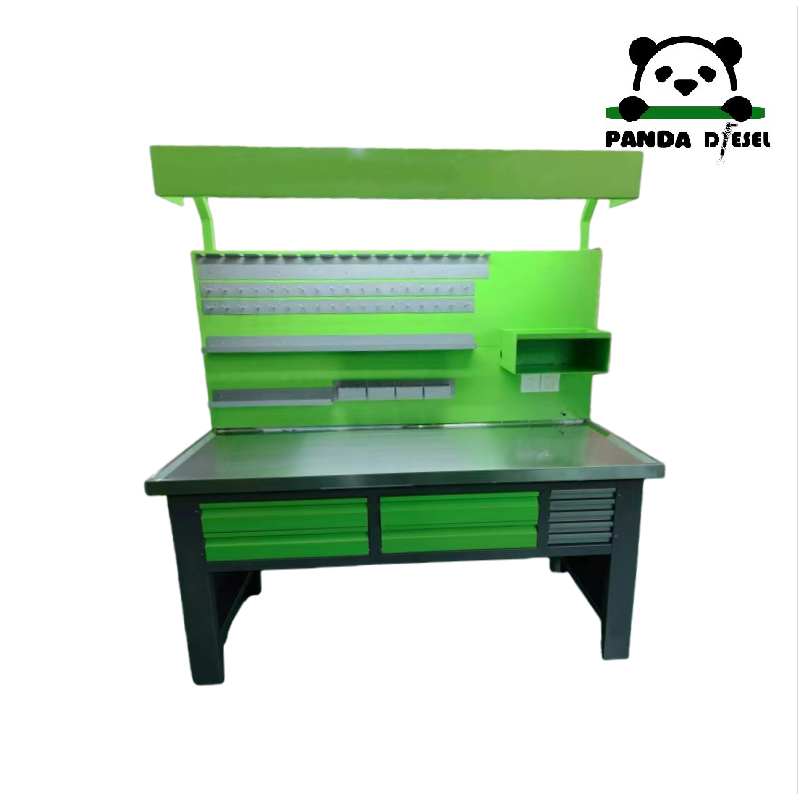

| Правила «чистой комнаты» на рабочем месте по форсункам | Пыль и ворс, внесённые при сборке, вызывают преждевременный отказ |
| Записывайте результаты тестов для каждой форсунки и автомобиля | Выявление закономерностей позволяет проводить раннее вмешательство до повторных отказов |
В1: Какова наиболее распространённая первопричина отказов системы впрыска Common Rail?
Загрязнение — вода, грязь или металлические частицы — является ведущей первопричиной для большинства типов транспортных средств и условий эксплуатации. Обычно оно возникает на этапе бака или заправки и распространяется по системе, повреждая сначала ТНВД, а затем форсунки. Ремонт, при котором заменяются только повреждённые форсунки без выявления и устранения источника загрязнения, снова приведёт к отказу.
В2: Как определить, какая форсунка имеет чрезмерную внутреннюю утечку?
Одновременное сравнение обратного слива всех форсунок при заданном режиме работы — прокрутка, холостой ход или определённая нагрузка — является стандартным методом. Форсунка со значительно более высоким обратным сливом, чем у остальных, стравливает давление из рампы и является основным подозреваемым. Для этого теста необходимы соответствующиеинструменты для ремонта форсунок Common Railдля одновременного и точного сбора индивидуальных обратных потоков форсунок.
В3: Может ли одна негерметичная форсунка помешать запуску двигателя?
Да. Сильно негерметичная форсунка постоянно стравливает давление из рампы. В зависимости от скорости утечки и производительности насоса давление в рампе может никогда не достичь порога, необходимого для открытия форсунок и начала сгорания. Симптом незапуска — это отказ давления в системе, а не отказ зажигания, и причина — один компонент, который быстро выявляется тестом обратного слива.
В4: Когда следует подозревать отказ ТНВД?
Подозревайте насос, если: давление в рампе не создаётся, несмотря на подтверждённую адекватную подачу низкого давления; в топливном фильтре присутствуют металлические частицы; форсунки повреждены вскоре после предыдущего ремонта; или давление в рампе прогрессивно падает под нагрузкой, несмотря на стабильное давление на холостом ходу. Износ насоса порождает металлические частицы, вызывающие каскадное повреждение — устранение симптома (повреждённых форсунок) без оценки источника (насоса) воссоздаёт отказ.
В5: Почему инструменты для ремонта форсунок Common Rail повышают качество ремонта?
Внутренние зазоры форсунок измеряются в микронах. Сборка без надлежащей оснастки приводит к напряжениям, несоосности или загрязнению, вызывающим преждевременный отказ или нестабильную работу. Стандартизированные инструменты для ремонта форсунок Common Rail обеспечивают повторяемые последовательности разборки и сборки, защищают прецизионные детали при обращении и позволяют проверять измерения на ключевых этапах сборки — снижая разброс, порождающий возвраты.
Профессиональноесистема впрыска Common Railобслуживание строится на дисциплине процесса: структурированная диагностика, чистое обращение, повторяемые измерения и задокументированная проверка. Мастерские, стандартизирующие эти шаги, постоянно сокращают повторные отказы, защищают маржу и создают доверие клиентов, обеспечивающее повторный бизнес.
Посетите нашу страницу инструментов для ремонта форсунок Common Rail и сообщите типы обслуживаемых вами форсунок и наиболее частые симптомы отказов, чтобы получить рекомендованный перечень инструментов и план оснащения мастерской.
Это руководство рассмотрено технической командой Pandadiesel, имеющей опыт поддержки дизельных мастерских в сфере лёгкого, коммерческого, сельскохозяйственного и строительного оборудования. Наша команда помогает мастерским с разработкой рабочих процессов диагностики, подбором инструментов для ремонта форсунок Common Rail и стандартизацией ремонтных процессов для обслуживания систем впрыска Common Rail. Свяжитесь с нами для получения рекомендаций по инструменту под конкретную сферу применения.
